電動油圧シリンダー・Cylpack(シルパック) とは
韓国の油圧パック専門メーカーHydro-Tekの開発した動力一体型アクチュエーターです。
モーター、油圧ポンプ、バルブブロック、油圧シリンダーを一体化したアクチュエーターで
モーターに電流を流せば油がシリンダーに送り込まれ伸びたり縮んだりします。
製品は既に3種類がシリーズ化され、それぞれ14KN・19KN・25KNの最大推力を発揮します。
▼クリックするとシリーズ別詳細情報（PDFデータ）が表示されます
・ Φ30モデル（伸縮速度 高：最大推力 14KN）について
・ Φ35モデル（伸縮速度 中：最大推力 19KN）について
・ Φ40モデル（伸縮速度 低：最大推力 25KN）について
メリット
[ 一般的な油圧パワーパック＆油圧シリンダーの構成と比較して ]
| 油路を確保しなければいけません。 接続のネジの口径はあってるか？ホースの長さは？ 取り回しは？等、気にすることが沢山あります。 Cylpackなら、それらが全て一体化されています。 |
シリンダーを正常に動かすためには下準備が必要です。 シリンダーのエア抜きは大丈夫か？ 油量は適正か？圧力設定は？ Cylpackなら、出荷時に調整してます。 |
| そもそも油の取り扱い自体が面倒ですよね。 いくら気を付けても油はこぼれるものです。床に落ちたのを拭くのも面倒だし、廃棄処理も楽ではありません。 Cylpackなら、油に触る必要がほとんどありません。 |
取り付けはどうしますか？ Cylpackなら、2か所を固定し配線すれば使えます。 |
[ 油圧デバイスとしての強み ]
構成ブロック、シリンダー内部にも特殊な処理を行っていて削り粉がほとんど出ません。そして、エアブリーザーがなく呼吸をしません。従って異物混入による汚れは殆ど発生しないので作動油性状変化がなかなか起きません。
≒オイルの交換をほとんどしなくて構いません
※高温による油の劣化や経年劣化はあります

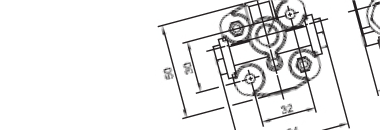

複動ですから、使う方向は気にしなくて構いません。縦でも横でも斜めでも。
※ポンプの吸い込み口の関係があるので、購入時に使う方向を指定する必要があります。購入してから方向を変えるのはご相談ください。
電動「油圧」ですからもちろんハイパワーです。
高品質な構成部品によって大きな出力と、充分な耐久性を発揮します。
モーターは300W、500W共にIP67、防塵、防水です。多少の厳しい環境でも使えます。(※1) また、過負荷防止の為サーモスタットが付いています。(※2)
※1 800Wモーターは異なります
※2 あくまで回路保護用ですので、意識して作動させるような使い方はしないでください
基本的な使い方
機械に取り付けて、電気を正方向で流せば伸び、逆方向で流せば縮みます。
負荷が強ければ遅くなり、負荷がなければ早くなります。
高圧で使う場合100A近くまで電流が流れることもあります。
そのような場合には、オプションにて、大電流可逆性リレーもお付けすることができます。
価格について
仕様が決まった時点でお知らせしますが、大体の目安として
φ30,35のストローク350mmを1つ買うと \64,000（税、送料込み）
φ40のストローク150mmを1つ買うと \59,000（税、送料込み）
価格が上がる要素
・ストロークが長くなれば高くなります
150mm⇔350mmで価格差\4,000です
・φ30,35はφ40より\1,000高くなります
・ボールエンドを選択すれば\1,000高くなります
・ その他特殊な設定をお望みの場合高くなる可能性があります
・全国一律で送料は価格に含まれていますが
配送困難地域のみ高くなります
値段が安くなる要素
・注文数量が多くなれば安くなります
・量産価格として安くできるのは50台からですが
運送費は2台目からでも安くできます
（何種類かを1台ずつでも可）
・機能を削ってでも安くしたい、
という場合はご相談ください
価格が変わらない要素
・モーターは300,500Wであれば変わりません
・速度設定、推力（圧力）設定では変わりません
・使う方向でも変わりません
オプションの価格
・大電流可逆性スタートリレーは
シルパックと同時注文で \3,000
単体注文で \6,000です
納期について
目安として、入金確認後に下記の期間で納品します。
価格のお知らせと同時に大まかな納期をお知らせし、確定し次第もう一度ご連絡いたします。
支払い方法
お支払方法は前払の銀行振込のみとなります。
注文が確定しましたら価格と口座番号をお知らせいたしますので
入金確認後、メーカーに発注、後日配送となります。
